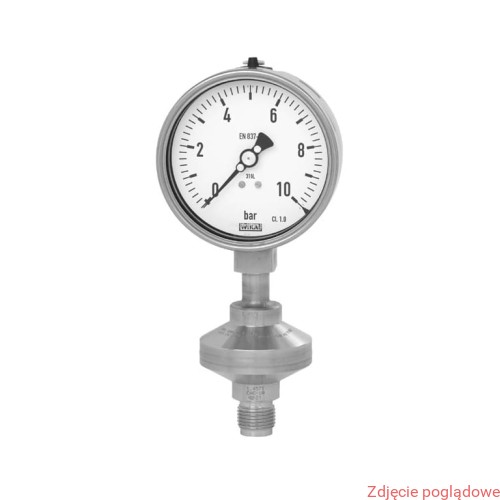

Zdjęcie poglądowe, oferta dotyczy wyrobu o parametrach podanych poniżej.

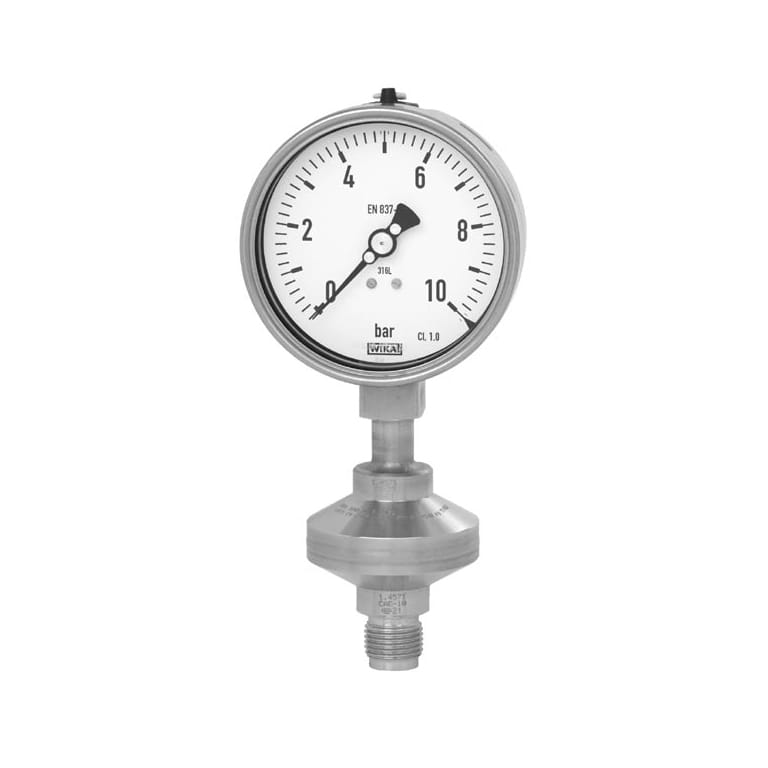

Manometr z separatorem, wersja ze stali CrNi 233.50.100 0-16 bar 990.34 g1/2" śr. otworu 12mm
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Specyfikacja
Parametry produktu
System pomiarowy: stal nierdzewna
Płyn wypełniający obudowę: bez
Średnica obudowy: 100 mm
Zakres wskazań: 0...16 bar
Przyłącze procesowe: Połączony bezpośrednio z: Separator membranowy model 990.34
Konstrukcja: w całości spawana, membrana przyspawana do korpusu
Materiał membrany: stal nierdzewna 316L
Materiał kołnierzy: stal nierdzewna 316L
Średnica membrany: 52mm (średnica efektywna)
Przyłącze procesowe: G 1/2 B zewnętrzny
Średnica otworu wlotowego: 7mm
Ciecz wypełniająca system pomiarowy: Olej silikonowy KN2
Warunki pracy: otoczenia: -10°C / 40°C proces: -10°C / 150°C
Położenie przyłącza: dolne
Szyba: szkło laminowane bezpieczne
Wskazówka: wskazówka nastawna
Klasa dokładności: klasa 1,0
Materiał elementu ciśnieniowego: System pomiarowy 316L
Stopień ochrony: IP 65
Zakres temperatury medium: +200°C
Dopuszczalna temperatura otoczenia: -40 ... +60 °C
Opis
Ten wysokiej jakości manometr z rurką Bourdona został specjalnie zaprojektowany dla przemysłu przetwórczego.
Zastosowanie wysokiej jakości materiałów ze stali nierdzewnej i wytrzymała konstrukcja dostosowane są do aplikacji w przemyśle chemicznym i inżynierii procesowej. Dzięki temu przyrząd nadaje się do mediów płynnych i gazowych, także w środowiskach agresywnych.
WIKA produkuje i kwalifikuje manometr zgodnie z normami EN 837-1 i ASME B40.100. Przyrząd posiada zabezpieczenie przeciwwybuchowe z wtyczką odpowietrzającą z tyłu obudowy jako funkcję bezpieczeństwa. W przypadku awarii, może tędy uciec nadciśnienie.

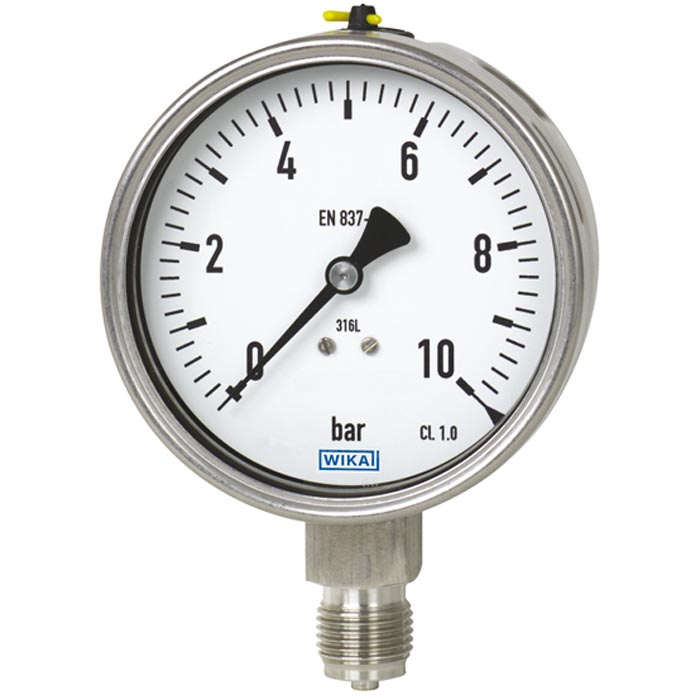

Model 233.50 manometru z rurką Bourdona z obudową wypełniona cieczą jest odpowiedni do wysokich dynamicznych obciążeń ciśnieniowych i wibracji.
Zastosowanie manometru z rurką Bourdona
- Do gazowych i ciekłych agresywnych mediów, które nie są bardzo lepkie lub krystalizujące, również w środowisku agresywnym
- Przemysł chemiczny i petrochemiczny, naftowo-gazowy, energetyka, a także technika wodno-ściekowa
- Budowa maszyn i ogólna budowa instalacji
Specjalne właściwości manometru z rurką Bourdona
- Doskonała stabilność cyklu obciążenia i odporność na wstrząsy
- Z wypełnieniem (model 233.50) do zastosowań z wysokimi dynamicznymi obciążeniami ciśnienia i wibracjami
- Całkowicie ze stal nierdzewnej

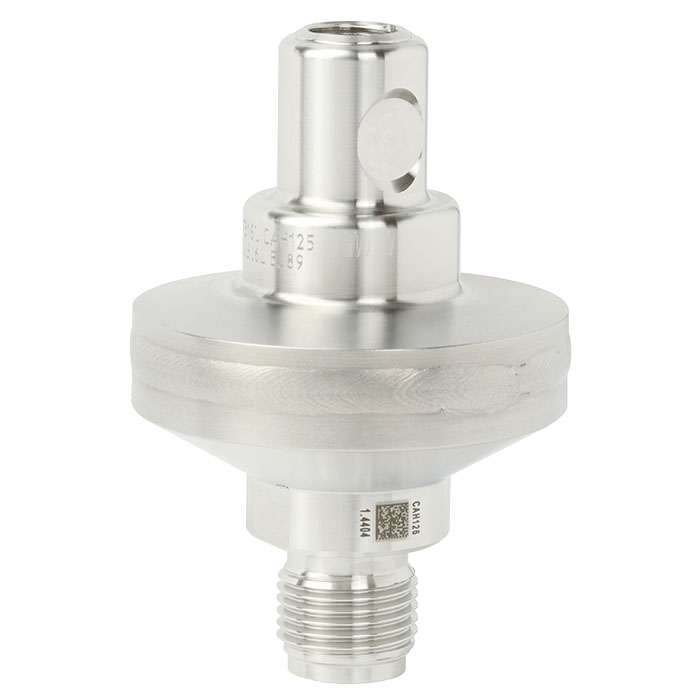

Separator membranowy z przyłączem procesowym gwintowym Model 990.34
Zastosowanie
- Do mediów agresywnych, gorących i zanieczyszczonych
- Chemiczny przemysł przetwórczy
- Przemysł petrochemiczny
- Uzdatnianie wody
Specjalne właściwości
- Przyłącze procesowe z gwintem
- Wersja z membraną wewnętrzną, części separatora membranowego w pełni spawane
- Duży wybór przyłączy procesowych i materiałów
- Opcjonalnie dostępne przyłącza do spłukiwania
- Możliwe wysokie ciśnienia do 1 000 barów [14 500 psi]
