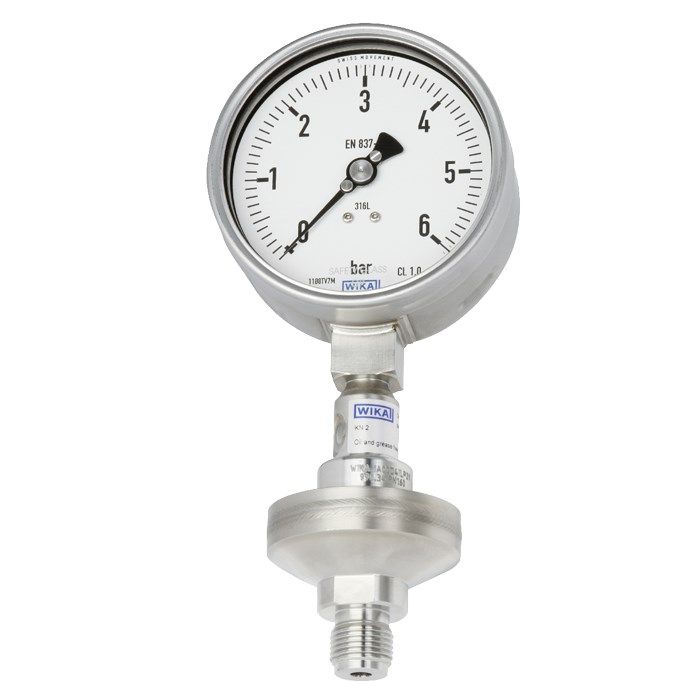

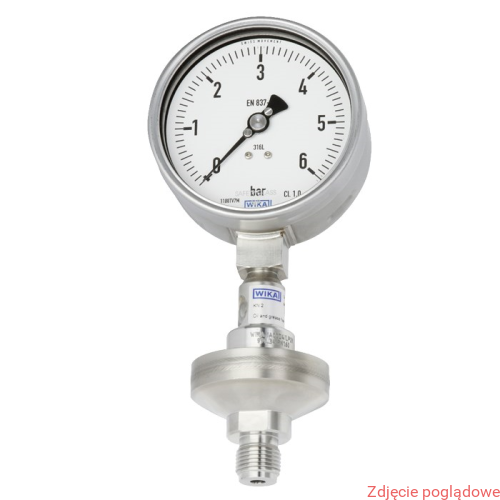

Zdjęcie poglądowe, oferta dotyczy wyrobu o parametrach podanych poniżej.
Manometr z separatorem , wersja ze stali CrNi 233.50.100 0-10 bar 990.34 G1/2' śr. otworu 12mm
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Specyfikacja
Parametry produktu
System pomiarowy: stal nierdzewna
Płyn wypełniający obudowę: tak
Średnica obudowy: 100 mm
Zakres wskazań: 0...10 bar
Przyłącze procesowe: Połączony bezpośrednio z: Separator membranowy model 990.34
Konstrukcja: w całości spawana, membrana przyspawana do korpusu
Materiał membrany: stal nierdzewna 316L
Materiał kołnierzy: stal nierdzewna 316L średnica membrany: 50mm (średnica efektywna)
Przyłącze procesowe: G 1/2 B zewnętrzny
Ciecz wypełniająca system pomiarowy: Olej silikonowy KN2
Średnica otworu wlotowego: 12 mm
Warunki pracy: otoczenia: -10°C / 40°C proces: -10°C / 150°C
Położenie przyłącza: dolne
Szyba: szkło laminowane bezpieczne
Wskazówka: standardowa wskazówka
Klasa dokładności: klasa 1,0
Materiał elementu ciśnieniowego: System pomiarowy 316L
Płyn wypełniający obudowę: Gliceryna
Stopień ochrony: IP 65
Zakres temperatury medium: +100°C
Dopuszczalna temperatura otoczenia: -20 ... +60 °C
Opis
Manometr z rurką Bourdona, stal nierdzewna
Do procesów przemysłowych, wersja standardowa
Modele 233.50
Ten wysokiej jakości manometr z rurką Bourdona został specjalnie zaprojektowany dla przemysłu przetwórczego.
Zastosowanie wysokiej jakości materiałów ze stali nierdzewnej i wytrzymała konstrukcja dostosowane są do aplikacji w przemyśle chemicznym i inżynierii procesowej. Dzięki temu przyrząd nadaje się do mediów płynnych i gazowych, także w środowiskach agresywnych.
WIKA produkuje i kwalifikuje manometr zgodnie z normami EN 837-1 i ASME B40.100. Przyrząd posiada zabezpieczenie przeciwwybuchowe z wtyczką odpowietrzającą z tyłu obudowy jako funkcję bezpieczeństwa. W przypadku awarii, może tędy uciec nadciśnienie.
Model 233.50 manometru z rurką Bourdona z obudową wypełniona cieczą jest odpowiedni do wysokich dynamicznych obciążeń ciśnieniowych i wibracji.
Zastosowanie manometru z rurką Bourdona
- Do gazowych i ciekłych agresywnych mediów, które nie są bardzo lepkie lub krystalizujące, również w środowisku agresywnym
- Przemysł chemiczny i petrochemiczny, naftowo-gazowy, energetyka, a także technika wodno-ściekowa
- Budowa maszyn i ogólna budowa instalacji
Specjalne właściwości manometru z rurką Bourdona
- Doskonała stabilność cyklu obciążenia i odporność na wstrząsy
- Z wypełnieniem (model 233.50) do zastosowań z wysokimi dynamicznymi obciążeniami ciśnienia i wibracjami
- Całkowicie ze stal nierdzewnej
Separator membranowy z przyłączem gwintowym model 990.34
Zastosowanie
- Standardowe zastosowanie w przemyśle przetwórczym
- Do mediów agresywnych, zanieczyszczonych lub heterogenicznych
Specjalne właściwości
- Konstrukcja z membraną wewnętrzną, dolna i górna część zespawana
- Bez uszczelek
- Doskonały stosunek ceny do funkcjonalności
Ciśnienie nominalne
PN 90 do 150 °C,
Przy wyższych temperaturach patrz tabela na stronie 2
Zakres ciśnienia
0 ... 0,6 bar do 0 ... 90 bar
Część górna (przyłącze do przyrządu pomiarowego)
Materiał stal CrNi 316 L, gwint wewnętrzny G ½
Membrana
Membrana stal CrNi 316 L zespawana z górną częścią
Efektywna średnica membrany dM = 50 mm
Dolna część (przyłącze procesowe)
Materiał stal CrNi 316 L, gwint zewnętrzny G ½ B,
opcjonalnie gwint zewnętrzny ½ NP
