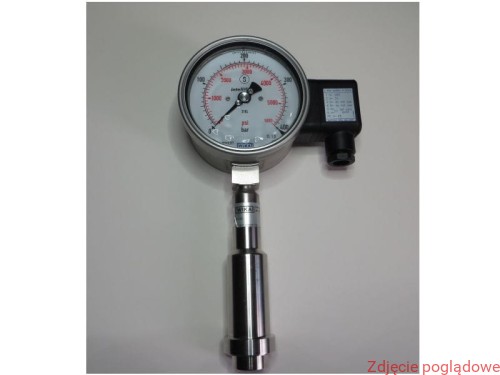

Zdjęcie poglądowe, oferta dotyczy wyrobu o parametrach podanych poniżej.
PGT23.100 IntelliGauge® LM-D-30 0-400 bar/ psi 990.30 26x10,34x1,0 4-20mA wtycz.L do homogenizatora
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Specyfikacja
Parametry produktu
Sygnał wyjściowy: 4 ... 20 mA, 2-przewodowy
Średnica nominalna: 100
Zakres wskazań: 0...400 bar 2.
Skala / specjalny zakres: 2. skala psi
Przyłącze procesowe: Separator membranowy
Pozycja złącza: dolne
Płyn wypełniający obudowę: olej silikonowy M50
Obudowa: Lita przegroda przednia EN837 S3"
Przyłącze elektryczne: wtyczka kątowa DIN EN 175201-804 6-polowa + uziemienie boczne
Klasa dokładności: klasa 1,0
Specjalny element pomiarowy: wersja 3 zredukowana (dla separatorów membranowych)
System pomiarowy z jednym separatorem membranowym
Specyfikacja sposobu montażu High-Side: montaż bezpośredni
Separator membranowy: Model 990.30
wersja separatora membranowego: przyłącze do homogenizatora 23.8 / 13.5
Ciśnienie nominalne: PN 600
Materiał membrany: stal CrNi 1.4435 (316L); UNS S31603

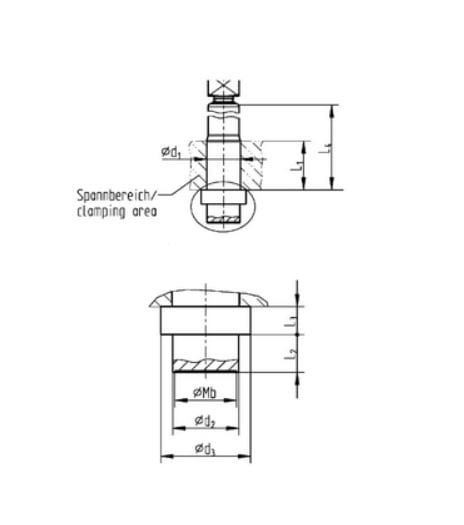

Długość zacisku: 22.5 ±0.5
Średnica kołnierza uszczelniającego d3 w mm: 34.9 ±0.1
Długość kołnierza uszczelniającego L3 w mm: 10.0 ±0.2
Średnica membrany d2 in mm: 23.8 -0.1
Wysokość membrany L2 in mm: 13.5 ±0.2
Części mocujące: bez
Opis
W każdym punkcie, w którym ma być wskazywane lokalnie ciśnienie procesowe i w tym samym czasie sygnał ma być przesyłany do centralnego kontrolera lub zdalnego pomieszczenia sterowni może być zastosowany manometr z elektrycznym sygnałem wyjściowym model intelliGAUGE.
Dzięki połączeniu wysokiej jakości mechanicznego układu pomiarowego i precyzyjnego elektronicznego przetwarzania sygnału można bezpiecznie odczytać ciśnienie procesowe, nawet jeżeli wystąpi zanik zasilania elektryczne.
Manometr z elektrycznym sygnałem wyjściowym intelliGAUGE model PGT23 spełnia wszystkie wymagania bezpieczeństwa odpowiednich norm dotyczących urządzeń pomiarowych stosowanych na miejscu pomiaru ciśnienia roboczego w zbiornikach ciśnieniowych. Może być zapamiętany dodatkowy punkt pomiarowy mechanicznego wskazania ciśnienia.
Manometr z elektrycznym sygnałem wyjściowym intelliGAUGE model PGT23 został oparty na wysokie jakości manometrze ze stali CrNi w wykonaniu bezpiecznym model 23x.30 o średnicy 100 lub 160.
Manometr produkowany jest zgodnie z EN 837-1.
Odporna budowa układu pomiarowego produktu intelliGAUGE z rurką Bourdona wytwarza obrót wskazówki proporcjonalny do występującego ciśnienia. Elektroniczny czujnik kątowy, sprawdzony w krytycznych dla bezpieczeństwa zastosowaniach w przemyśle motoryzacyjnym, określa pozycję trzonka wskazówki - jest czujnikiem bezstykowym, dlatego też nie ulega zużyciu ani tarciu. Wytwarza elektryczny sygnał wyjściowy proporcjonalnie do ciśnienia, np. 4 ... 20 mA.
Wbudowany w manometrze wysokiej jakości, przetwornik elektroniczny firmy WIKA łączy w sobie zalety transmisji sygnału elektronicznego z zaletami lokalnego wskaźnika mechanicznego.
Zakres pomiarowy (elektronicznego sygnału wyjściowego) ustawiony jest automatycznie według wskaźnika mechanicznego tzn. skala pełnego zakresu wskazań odpowiada 4 ...20 mA. Elektroniczny punkt zerowy można także ustawić ręcznie.
intelliGAUGE - zastosowanie
- Przekazywanie i wyświetlanie wartości procesu
- Przekazywanie wartości procesu do nastawni, 4 ... 20 mA; 0 ... 20 mA; 0 ... 10 V
- Lokalny wyświetlacz analogowy nie wymaga zasilania
- Do zastosowań bezpiecznych
intelliGAUGE - specjalne właściwości
- Brak konieczności konfiguracji, „plug and play“
- Transmisja sygnału wg Namur
- Zakres pomiarowy od 0,6 bar do 1600 bar
- Czytelny analogowy wyświetlacz o Ø 100 lub 160 mm
- Manometr bezpieczny S3 wg EN 837-1
- Możliwe połączenie z separatorem membranowym
Separator membranowy z przyłączem sterylnym 990.30 do homogenizatora
Separator membranowy model 990.30 stanowi rozwiązanie specjalne dla homogenizatorów w zastosowaniach sanitarnych. Ten separator membranowy jest dostępny z przyłączami procesowymi w różnych wersjach, dzięki czemu jest odpowiedni do wszystkich powszechnych punktów pomiarowych. Systemy separatorów membranowych zapewniają niezawodne pomiary, nawet przy dużym obciążeniu wibracjami i skokami ciśnienia.
Zastosowanie
- Maszyny homogenizujące do mleka, napojów,kosmetyków i preparatów farmaceutycznych
- Maszyny do produkcji emulsji
Specjalne właściwości
- Przyłącze procesowe spłukiwane z przyspawaną membraną, z lub bez kołnierza
- Dla wysokich i dynamicznych ciśnień ≤ 2500 bar
- Płyny wypełniające system pomiarowy zatwierdzeniem FDA i USP
- Wytrzymała, całkowicie spawana konstrukcja
