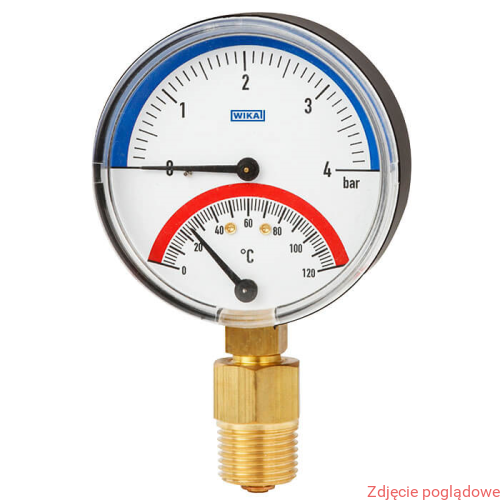

Zdjęcie poglądowe, oferta dotyczy wyrobu o parametrach podanych poniżej.

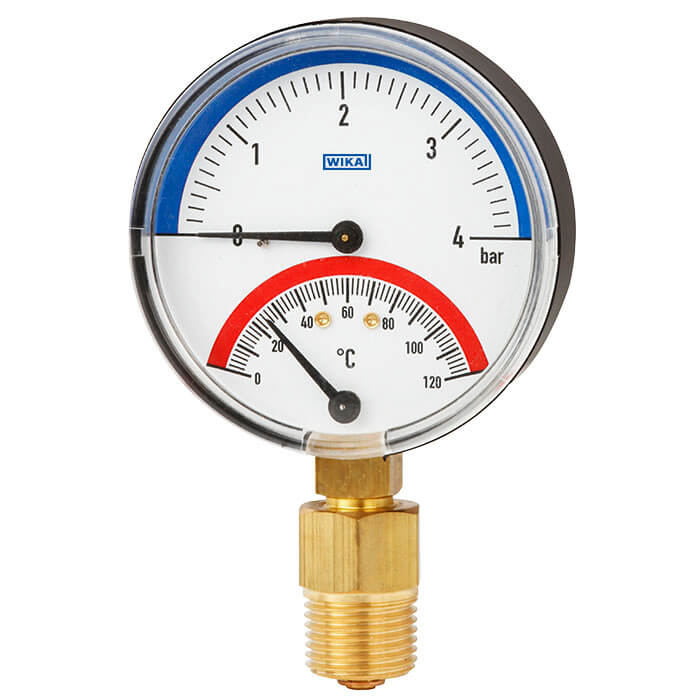

Termomanometr WP 100.10.080 4 bar 0...120°C R 1/2-ISO7 (DIN2999)
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Specyfikacja
Parametry produktu
Średnica obudowy: 080 mm
Zawór stopowy: z zaworem
Przyłącze procesowe: R 1/2-ISO7 (DIN2999)
Położenie przyłącza: dolne
Jednostka ciśnienia: bar
Zakres pomiarowy: Manometr
Zakres wskazań: 0...4 bar
Jednostka temperatury: °C
Zakres wskazań: 0 °C ... 120 °C
Obudowa: stal czarna
Szyba: szkło
Pokrywa: pokrywa, stal kwasoodporna, przykręcana
Łuki/Sektory: niebieski - ciśnienie / czerwony - temperatura
Opis
Termomanometr z systemem bimetalu jest montowany bezpośrednio do punktu pomiarowego poprzez czujnik. Zawór umożliwia, aby przyrząd pomiarowy był odkręcony bez konieczności wcześniejszego opróżniania systemu grzewczego. Ze względu na połączenie manometru z termometrem bimetalicznym przyrząd może być elastycznie stosowany w szerokim zakresie aplikacji.
Rozmiar nominalny w mm
63, 80
Klasa dokładności
Ciśnienie: 2.5 (EN 837-1)
Temperatura: ±4 %
Zakresy skali
Ciśnienie: 0 ... 1 do 0 ... 16 bar
Temperatura: 0 ... 100 do 0 ... 150 °C
Zakresy robocze:
Ciśnienie: Stałe: 3/4 x pełny zakres skali
Zmienne: 2/3 x pełny zakres skali
Chwilowe: pełny zakres skali
Temperatura: pełny zakres skali
Elementy pomiarowe
Ciśnienie: rurka Bourdona, stop miedzi
Temperatura: cewka bimetaliczna, stop miedzi
Zastosowanie
- Systemy ogrzewania
- Kotły kombi z gorącą wodą i ciepłownictwo
Specjalne właściwości
- Połączenie wskazania ciśnienia i temperatury

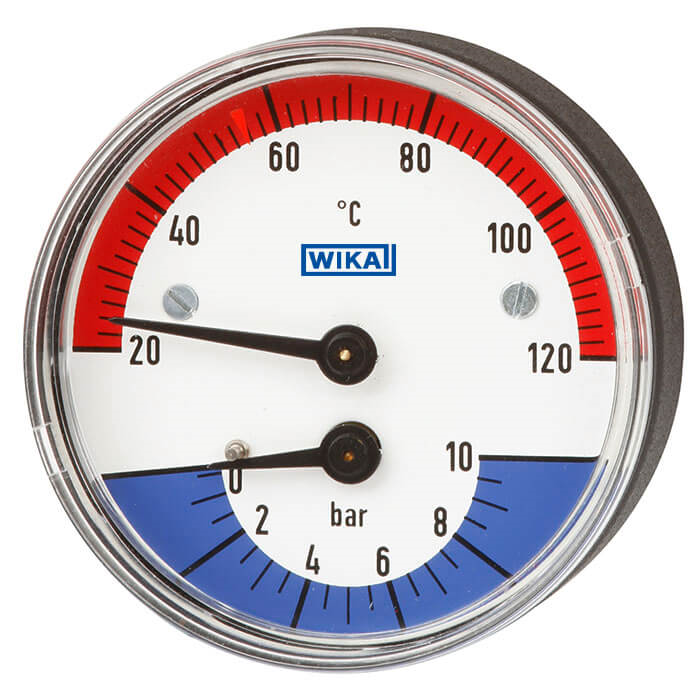

- Model 100.01: na górnym ciśnienie, na dolnym temperatura, skala temperatury wygięta w dół
- Model 100.02: na górnym ciśnienie, na dolnym temperatura
- Modele 100.10 i 100.12: na górnym temperatura, na dolnym ciśnienie
- Zakresy pomiarowe do 0 … 16 bar, 0 ... 150 °C
