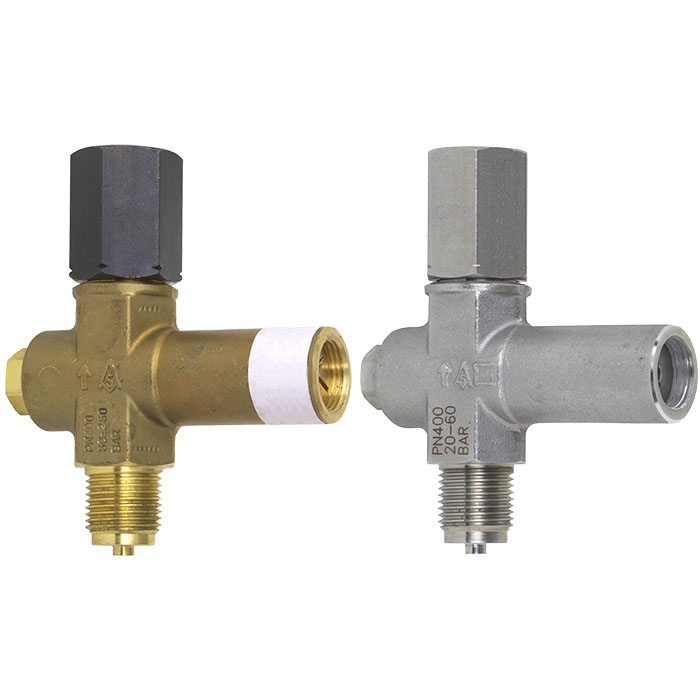

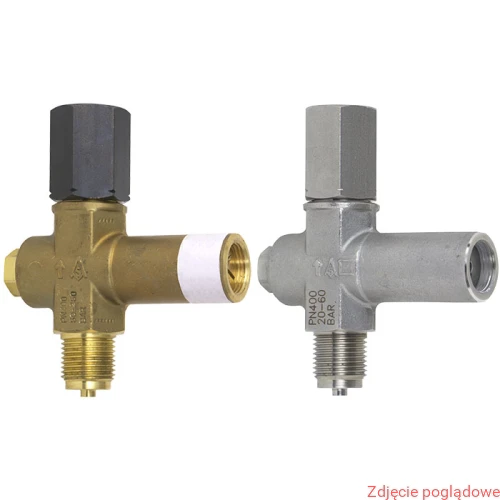

Zdjęcie poglądowe, oferta dotyczy wyrobu o parametrach podanych poniżej.
Zawór odcinający, nastawny 910.13 stop miedzi G1/2B / G1/2 LH-RH nakrętka 240…400 bar
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Specyfikacja
Parametry produktu
Materiał obudowy: stop miedzi
Zakres nastawy: 240…400 bar
Materiał uszczelnienia: FPM
Dopuszczalne temperatury medium: -10…+80°C
Proces / urządzenie pomiarowe: G 1/2 B zew. G 1/2 złączka mocująca
Bezpieczne przeciążenie: 600 bar
Wartość nastawy: nastawa fabryczna (środek zakresu nastawy)
Opis
Ogranicznikiem przeciążenia dla przyrządów do pomiaru ciśnienia jest zawór tłokowy. Za pomocą sprężyny śrubowej, pozycja wylotowa utrzymywana jest do momentu, gdy ciśnienia działające na tłok pokona przeciwciśnienie sprężyny, zamykając w ten sposób zawór.
Gdy ciśnienie spadnie poniżej ciśnienia zamknięcia o ok. 25 %, zawór otwiera się ponownie i tłok powraca do położenia spoczynkowego pod wpływem działania siły sprężyny.
Ustawienie fabryczne
Ciśnienie zamknięcia ustawione jest na połowę zakresu odpowiedniego zakresu nastawy.
Wartości ustawień w montażu fabrycznym
Po zamontowaniu na przyrządzie do pomiaru ciśnienia firmy WIKA, zabezpieczenie przed nadciśnieniem ustawione jest na 1.1-krotność pełnej wartości skali manometru.
Ustawienie ciśnienia zamykającego
Jeśli śruba regulacyjna obracana jest zgodnie z ruchem wskazówek zegara, zwiększa się siła sprężyny śrubowej, a wraz z nią ciśnienie zamykające. Obracając śrubę regulacyjną w kierunku przeciwnym do ruchu wskazówek zegara, ciśnienie zamykające osiągne jest przy niższych wartościach ciśnienia.
Aby ustawić optymalnie ciśnienie zamykające, należy uwzględnić temperaturę w miejscu pomiaru.
Ogranicznik ciśnienia nie nadaje się do użytku jako sterownik, ani do celów kontrolnych czy regulacyjnych.
Regulowany ogranicznik ciśnienia - zastosowanie
- Regulowany ogranicznik ciśnienia zabezpiecza manometry przed skutkami działania ciśnienia, przekraczającego ich maksymalne ciśnienia znamionowe
- Konstrukcja ze stali nierdzewnej dla mediów i środowisk korozyjnych
- W procesach przemysłowych: konstrukcja maszyn, budowa instalacji przemysłowych, przemysł chemiczny, petrochemiczny, morski, elektrownie, kopalnie,
- technologia ochrony środowiska
Regulowany ogranicznik ciśnienia - specjalne właściwości
- Wersja z gwintowanym przyłączem ciśnieniowym: forma A lub forma B
- 7 różnych ustawień zakresu
- Ciśnienie nominalne do 600 bar
- Bezpieczne przeciążenie do 1000 bar
- Zabezpieczenie przed podciśnieniem
